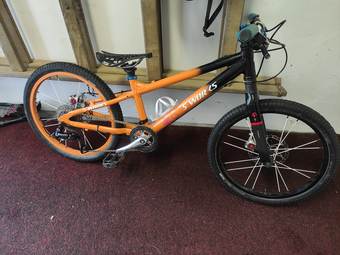

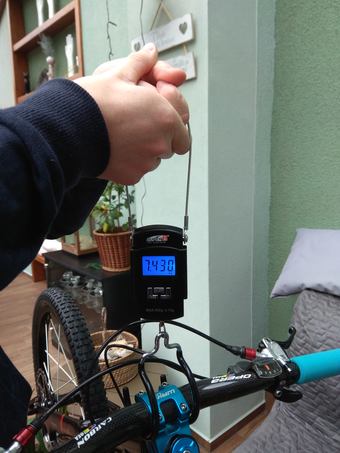

aktuální stav - 7,4kg

redukce na brzdový adaptér

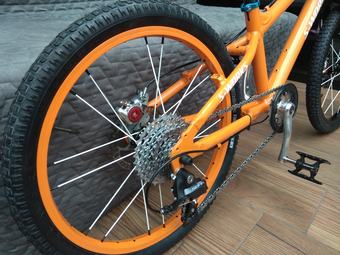

XT 9s 11-34, hazka Sora

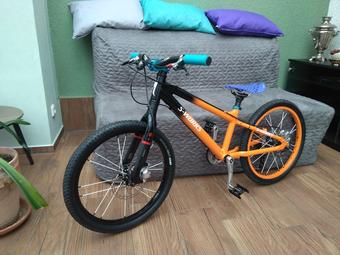

modré sedlo nic moc

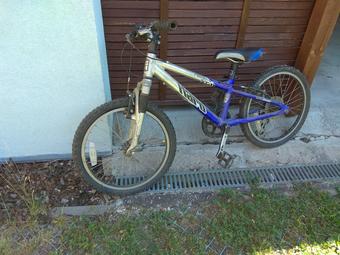

původní kolo - 11kg

Kolo jsem stavěl před rokem pro svého 4-letého vnoučka.

Nechal jsem se inspirovat tady na fóru a tak jsem staré synovo kolo Haro 20" rozebral a začal plánovat. Z původního jsem použil rám a

ráfky kol, nakonec i pedály. Ostatní věci jsou karbon z číny, brzdy ze synova S-WORKSe Formula T1 racing (měnili jsme za XT), něco

dalšího dokoupeno nebo vyrobeno, upraveno atd. Výsledek je kolo, které vnuk dostal k vánocům a celý rok na něm lítá jako blázen :-)))

Něco ke stavbě:

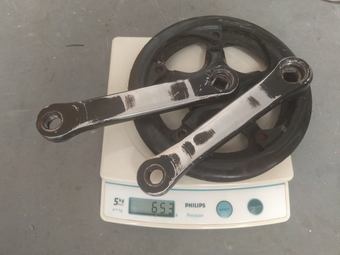

Původní kolo Haro mělo odpuženou vidlici, kliky 152mm, 36z převodník, šroubovací 6-ti kolečko 14–28. Všechno těžké, špatné převody,

dlouhé kliky, … Kolo vážilo 11kg.

Původně jsem chtěl jen kolo lehce odlehčit, takže karbonová vidlice nabízela úsporu 1kg. Jenže byla jen na kotoučové brzdy a tak jsem

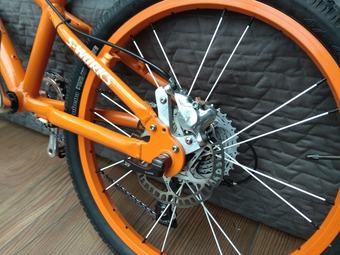

musel řešit i kotouče. Vzadu na rámu nebyl ani úchyt na brzdový třmen, tak jsem si ho vyrobil z duralu. Přední pevná vidlice byla

kratší než odpružená, tak jsem si na 3D tiskárně vytisk z PetG-carbonu adaptér vysoký 50mm. Tím jsem zachoval původní geometrii kola.

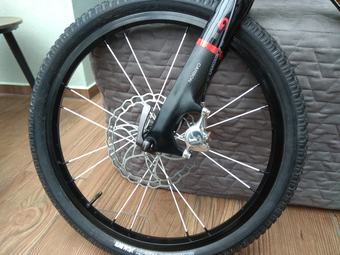

Další problém s kotoučema byly náboje – musel jsem kola přeplést. Měl jsem nové XT náboje a tak jsem jenom hledal způsob, jak to

vyplést a odlehčit. Nakonec jsem zvolil výplet 16 drátů do 32 děr v náboji i ráfku. Zbylé díry v ráfku jsem zaslepil zátkama, které

jsem si taky vytiskl.

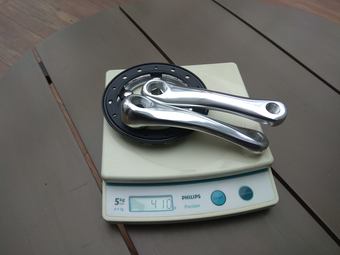

Kliky jsem objednal z kubikes.de – tak lehké jsem tady nikde nenašel. Délka 127mm, 28zubů.

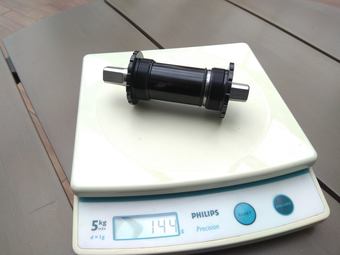

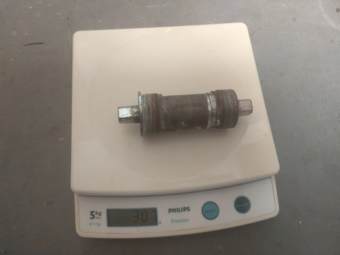

Středovou osu – 4hran jsem našel na netu – původní 307g, nová 144g.

Pláště jsem objednal ve výprodeji Mitas X-CALIBER 20 × 1,75 × 2" Racing Pro – hmotnost 360g.

Duše Schwalbe SV 7C extra lehká 20×1.75–2.35.

Kolo jsem plánoval modré (rám jsem nechtěl stříkat) ale vnouček má rád oranžovou, tak jsem rám nechal nastříkat komaxitem na oranžovo.

Proto mi pak neseděly ty modré doplňky. Vnouček je ale nechce měnit, líbí se mu. Takže akorát sedlo je nyní černé. A řetěz zlatý :-)

Výsledná hmotnost 7.4kg.

Ty samolepky s-works jsou kvůli synovu kolu,má toho s-workse a pro vnoučka je jeho strejda veliký vzor :-)))

(vloženo 26.10.20)

mrazik62
Ohodnoť bajk: (4.2  / 29 hlasujících)
Značka HARO - Mrazík
Model custom V 20
Modelový rok 2005
Hmotnost 7,4
Rám Haro, Al
Vidlice Carbon ASIACOM - 408g
Kliky Kubikes 127mm, 28z - 410g
Středové složení ACRZ Titanium BSA - 144g včetně misek a ložisek
Měnič Přehazovačka Shimano SORA, RD-R3000, 9s
Řazení Řadící páčka Shimano ALIVIO, SL-M4010, 9s
Kazeta Kazeta Shimano XT CS-M770 - 9, 11-34
Řetěz Řetěz CONNEX 9sG pro 9-kolo, zlatý
Náboj přední Shimano XT HB-M8000
Náboj zadní Shimano XT FH-M8000
Brzda přední Formula T1 racing, kotouč Ashima ARO-09 160mm
Brzda zadní Formula T1 racing, kotouč Ashima ARO-09 140mm
Brzdové páky Formula T1 racing
Ráfek přední alexrims
Ráfek zadní alexrims
Dráty 34R
Pedály Ultra lightweight CNC Pedals with Full Titanium Axles
Řídítka Opera Carbon fiber total MTB
Představec Wake MTB 35mm
Sedlovka Elita One carbon
Sedlo Vertu - zkrácené
Pláště Mitas X-CALIBER 20 x 1,75 x 2" Racing Pro, duše Schwalbe SV 7C extra lehká 20x1.75-2.35

Komentáře

Pro napsání příspěvku se prosím přihlaste nebo zaregistrujte.
vpa007
vpa007

27.10.20 09:39

Super, dětský stavby mám taky moc rád a tohle se povedlo, byť barevně to není můj šálek kakaa… ale to není směroplatný! A líbí se mi taky to zapojení 3D tisku. Jinak souhlas, ze zkušenosti bych 24" moc nevynechával. Minimálně to přidá radost z tunění dalšího stroje ;-)

Reagovat
jirka146
jirka146

27.10.20 00:06

Švihadla jsou asi bowden a hadice.

Za 5

Reagovat
mrazik62
mrazik62

26.10.20 21:23

Díky. Ty švihadla maj 127mm, původní byly 152mm a syn na tom ujel 60km v terénu. Proto jsem zvolil 127mm a né 115mm.

Adaptér na vidli jsem tisknul a kvůli pevnosti jsem ho nechtěl tak moc zužovat. Hmotnost je malá, tam bych neušetřil. A vzhledově se mi takto líbí.

To lakování jsem si nechával dělat. Proto jsem neřešil barvu klik ani lakování adaptéru na vidli.

Pedály mám ty superlite s vytištěným rozšířením – platformy a místo pinů smirkový papír, ale vnuk tam chce nechat tyto :-(

Reagovat
pačes
pačes

26.10.20 21:01

Nepřehléhnutelný, akorát ty „švihadla“ bych pokrátil. Taky mě to čeká, kolo pro vnučku. Mám doma už rám Orbea MX 20 Team s vidlí Spinner Grind AIR 20, zbytek z kola rozprodám. Takže spoléhám na Antucha a jeho rady a inspiraci jsem našel i tady, dík.

Reagovat
Ondrejst
Ondrejst

26.10.20 20:45

Super robotka

Reagovat
nzg
nzg

26.10.20 20:43

Paradni stavba! Jeste bych predelal na bezduse.

Reagovat
gersa
gersa

26.10.20 20:31

Krásná práce, asi bych dal jiné pedály, tyhle dokážou pěkně poškrábat

Reagovat
TJK
TJK

26.10.20 20:19

hele takovy veci se nedaj prehlidnout!! takovy prace a tak odflaknout ten adapter! jakto ze neni subtilnejsi a v laku a co ty kliky!!! to ma bejt taky alespon v cernym komaxu :-D

suprovy to je, me se to libi fest!

Reagovat
HT Adam
HT Adam

26.10.20 20:13

Super, dětské stavby mám moc rád, tam se asi člověk dost vyřádí, samozřejmě za 5

Reagovat
mrazik62
mrazik62

26.10.20 19:40

Já tu 24" nevylučuji. Uvidíme jak rychle poroste.

Reagovat
mirorek2
mirorek2

26.10.20 19:35

několikrát se nám osvědčilo 24" nevynechávat…

Reagovat
mrazik62
mrazik62

26.10.20 18:55

Ta použitá osa má 144g včetně ložisek a misek, tak bys asi už moc neušetřil (20g?). Ty Mitasky se dělají v i normální verzi a ty jsou těžší. Tyto byly ve verzi Racing Pro a byly opravdu lehké a jedou. Užovky to teda nejsou. Akorát je už asi nevyrábí. Karbonovou vidlici jsem za rozumné peníze v rozměru 22" nebo 24" nenašel, proto jsem volil 20" a k tomu ten adaptér.

Nevím co mě čeká až vnuk povyroste. Asi pak postavím 26" na RB rámu. Má dvouletou sestřičku, tak pak dojde ke generační výměně :-))) Tu 24" bych rád vynechal, ale budu to řešit až příští rok.

Reagovat
antuch
antuch

26.10.20 18:11

No moc pekny… Sam to mam za sebou a zacinam premyslet nad 24…

Jen 2 veci:predni vidlice se da sehnat na aliku pro 22".sam jsem to tak resil na kole pro malou, opticky to vypada lepe.

No a pak se da jeste trocbu usetrit vaha na ose, Nemecky Thun ted dela dutou osu s vahou asi 125 g a cenou kolem 250 kacek…

Ta vaha Mitasek je slusna, to bych ani nerekl. Co jem mel v ruce ja tenhle model, tak pod 400 nebyly a byly to uzovky.

Reagovat
p@X
p@X

26.10.20 18:03

Ty ráfky to je dobrý nápad, šplíchl bych i výplety :)
