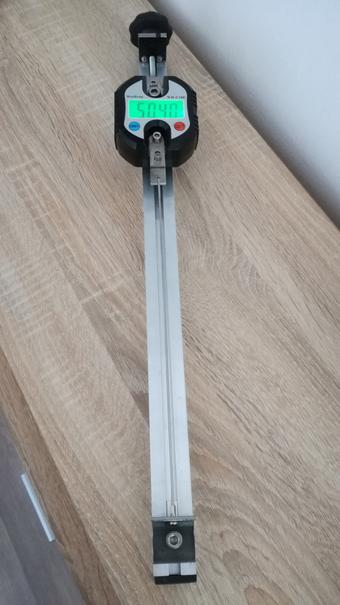

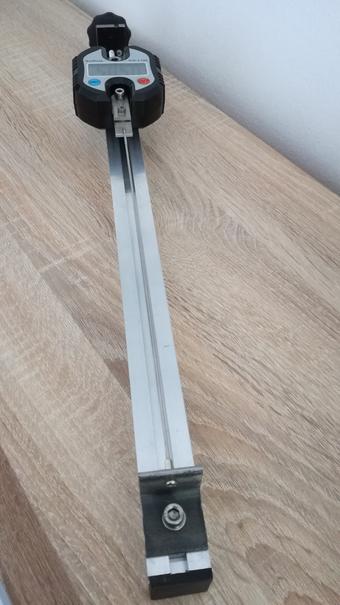

Váha na dráty final

Přidat foto

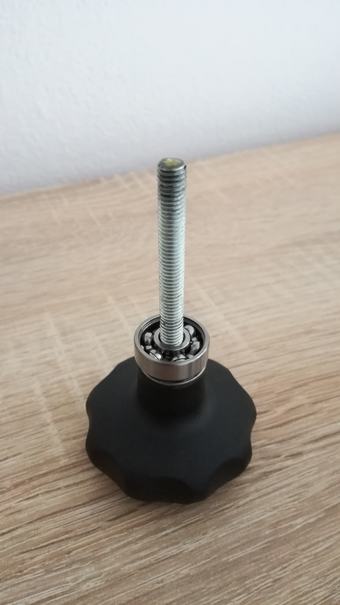

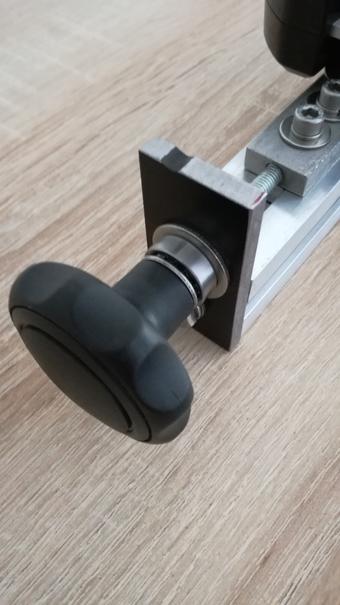

Ložisko prý vhodné i na axiální zatížení.

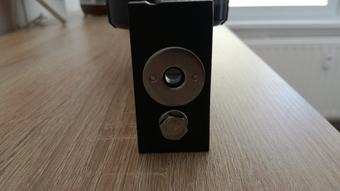

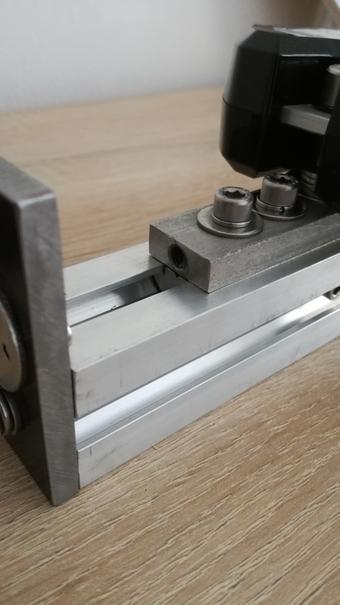

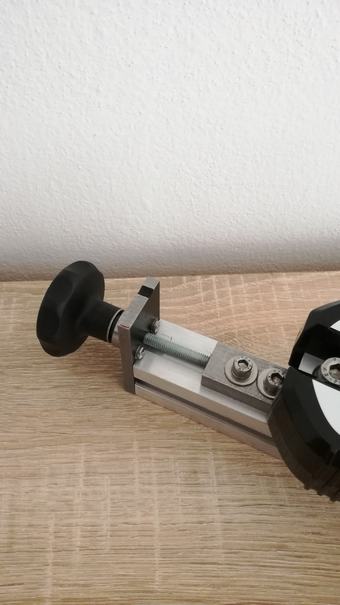

Akorát na závit M6. Uvnitř profilu hranol se závitem a uchycený kolmo ze tří stran.

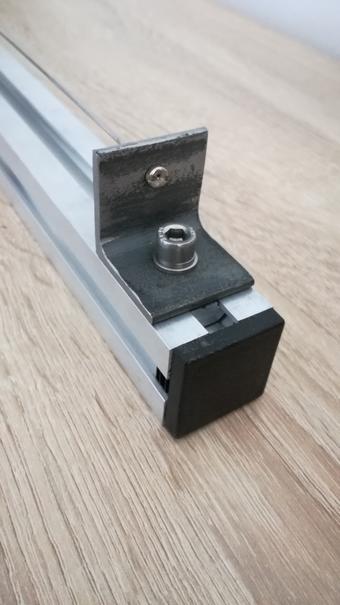

Ze 130kg se úhelník vrátí do původního tvaru.

Škoda otravovat frézaře...

Provedení prorotypu bylo opravdu nepraktické, byl třeba redizajn za štyrycet korun. Vzhled řešit nebudu, ne na několik použití do roka :-)

(vloženo 7.6.19)

Komentáře

Pro zobrazení diskuse se prosím přihlaste nebo zaregistrujte.
doubeq
doubeq

8.6.19 13:35

Však tohle to taky unese a za 14kc a kousek od Pardubic.

Reagovat
Vilém
Vilém

8.6.19 12:40

Sorry, 2 dolary za 5ks.

Reagovat
Vilém
Vilém

8.6.19 12:39

Par Kc rozumej cca 150,–.

TO jsou ale jen prvni vysledky co mi vypadly. Jinak cinan cca 5 dolaru za 5ks, pokud nespechas.

Reagovat
doubeq
doubeq

8.6.19 07:56

Vilem…axialni ložiska jsem za pár korun nenašel, ale třeba špatně hledám…

Milan…jekl mě taky prošel myslí, ale lenost zvítězila a frézovat hranol se mi taky nechtělo dávat.

Reagovat
Vilém
Vilém

7.6.19 23:39

Asi bych obetoval par Kc za axialni lozisko. Jinak ale moc pekny.

Reagovat
Milan
Milan

7.6.19 22:31

K tomu úhelníku: kdyby „se“ tam místo něj dal provrtanej jekl (dvě díry navíc pro montářní vstupy) tak by „se“ neohýbalo nic.

At teď chvála: pecka!

Reagovat
Petr Ch
Petr Ch

7.6.19 21:27

A to ložisko pravděpodobně též pomáhá.

Reagovat
doubeq
doubeq

7.6.19 20:54

Bál jsem se toho taky, ale není, M8 by byl. Hodně pomohlo promazání vazelínou, kdy nejsou žádné rázy pri překonání tření.

Reagovat
Petr Ch
Petr Ch

7.6.19 20:38

Ten závit M6 nahoře, není moc hrubý? Borec, co si tohle též sám vyráběl, tady psal, že již při nepatrném otočení, hodnota napětí poskočí o deset kilo jak nic.

Reagovat
doubeq
doubeq

7.6.19 20:14

Díky. Původně byl obráceně a při 150 se ohnul, nebyl tím směrem rádius v ohybu a ohnul se. Teď by to asi vydrželo, ale stejně, nad tohle napnutí ráfky nemám, max doporučení je 1300N.

Reagovat
Petr Ch
Petr Ch

7.6.19 19:42

Pochvala, máš to pěkný, to bych chtěl mít doma. Mám jen dotaz k fotu č.7. Píšeš: Ze 130kg se úhelník vrátí do původního tvaru. To jako, že při napnutí na 130 kg, se úhelník ohne?

Reagovat
