Oprava uší Garminu 530

Přidat foto

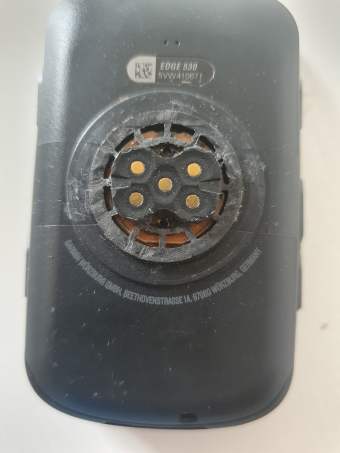

Po odbroušení je garmin dutý.

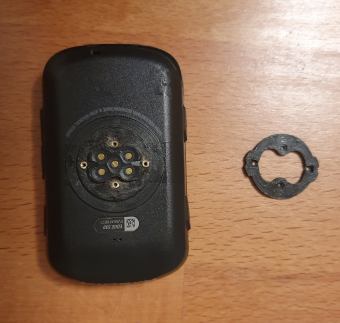

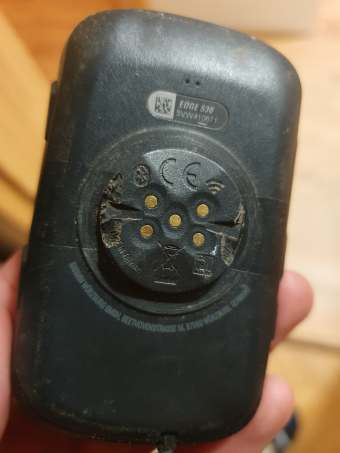

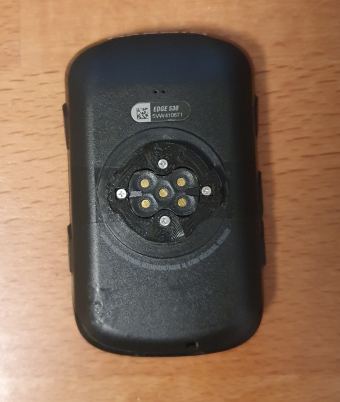

Tak jsem klasicky urval uši u Edge. Chtěl jsem zkusit vyrobit stejné vyměnitelné řešení, jako mají nové 540 a 840. Odbroušeno dremelem, zaplácané žebrování PLA filamentem a pájkou, závitové vložky M1,4 a miniaturní šroubky M1,4. Nakonec jsem dal 4 šroubky, aby to bylo bytelnější. Funguje to. Jen se originální výměnný mount z 840 nedá koupit, tak jsem musel tisknout. Až se to urve příště, řešení už bude snadné.

https://www.thingiverse.com/thing:6101504

(vloženo 16.11.23)

Komentáře

Pro zobrazení diskuse se prosím přihlaste nebo zaregistrujte.
rbcrx9
rbcrx9

17.11.23 20:26

To Tě musí bavit.....

Reagovat
tomxxx
tomxxx

16.11.23 19:42

@Dddd: ty záda v Číně právě stojí kolem 30usd, ale moc to neřeší problém, že to můžeš urvat znovu.

Spíš sem to tu chtěl dát jako návod, protože je to celkem častá závada.

Reagovat
DDDD
DDDD

16.11.23 17:39

V Číně se dají koupit celý záda, ale tady je asi oprava opravdu za pár

Reagovat
Aduldinho
Aduldinho

16.11.23 16:03

No tehdá už ty záda k 510 nebyla k dispozici, ale poprvé jsem si je nechal vyměnit dokonce v autorizovaném servisu a stálo to opravdu stejně jak ty psí uši :-(

3D tisk nevedu, ale na Alíka bych se samozřejmě případně zaměřil ;-)

Reagovat
tomxxx
tomxxx

16.11.23 14:52

@Dad: Nechápu, proč to dělali tak shitové. Momentálně dělá garmin zase nesmysl, když už to udělali na 840 výměnné, že náhradní díl koupit nejde.

Reagovat
tomxxx
tomxxx

16.11.23 14:47

@antuch: vytisknout jde všechno možný

@anduldinho: o tom řešení vím, ale nechtěl jsem ten comp dělat vyšší. Na Ali se dá koupit něco podobného z plastu za levno, nebo se to dá vytisknout. Ty psí uši stojej jak celá nová záda garminu.

Reagovat
DaD
DaD

16.11.23 13:53

Jj, pěkná práce. Když to vidím, tak jsem rád, že už to má 1040 kovové.

Reagovat
antuch
antuch

16.11.23 13:50

Já bych potřeboval vyrobit podložku mezi ten základní držák na představec a tu gumu…takovej expander. To bys taky uměl?

Reagovat
Aduldinho
Aduldinho

16.11.23 13:15

Šikula, doufám, že se mi to nestane, ale u 510 jsem užil toto, a v případě 530 bych něco podobného též zřejmě využil, spodní kontakty naštěstí k ničemu nepotřebuji ;-)

Reagovat
milan.v
milan.v

16.11.23 12:36

Dobrá práce

Reagovat
tomxxx
tomxxx

16.11.23 11:40

@Janouch: Vodotěsný není ani nový garmin. Jestli myslíš voděodolný, tak je, dřív se ti dostane voda dírkama pro barometr nebo konektorem, než tím upraveným mountem. Ty závitové vložky mohou mít závit skrz až do komputeru, to je jediné slabé místo. Teoreticky se dá dát vrstvička silikonu pod vytištěný mount.

@BSA: to by spíš nešlo, protože 3D pero ten filament rozehřeje na malou teplotu a hned to tuhne, pájkou to tam prostě našťoucháš a zaleješ, šlo to celkem snadno, ale představit jsem si to taky nedovedl.

Reagovat
Janouch
Janouch

16.11.23 11:24

a je to vodotěsný ?

Reagovat
blackjohn
blackjohn

16.11.23 11:17

pěkná práce!

Reagovat
BSA
BSA

16.11.23 11:04

to zaplácávání pájkou si úplně nedokážu představit. možná by to šlo řešit 3D perem.

Reagovat
Radek Broz
Radek Broz

16.11.23 10:59

Pěkný!
