Montáž teleskopu na SCOTT Spark 740, 2016

Přidat foto

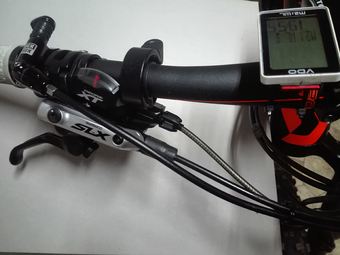

Twinlock znemožňuje umístění ovládací páčky nalevo

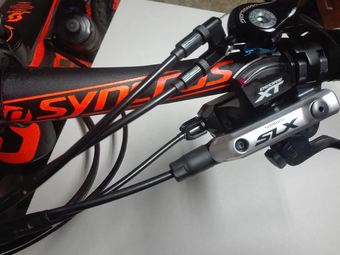

Akorát se hadička vpasovala mezi brzdu a řazení

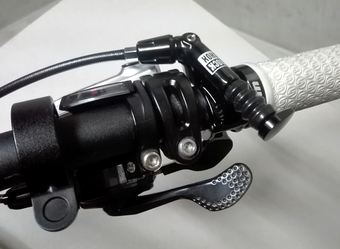

Páčka ve verzi TOP/RIGHT, DOWN/LEFT. Hadička musela být zkrácena.

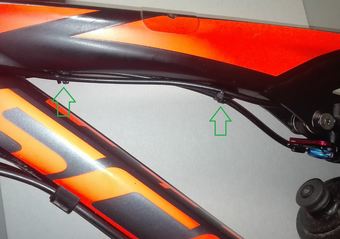

Hadici jsem pod horní rámovkou připojil k navářkám pro bowden od tlumiče.

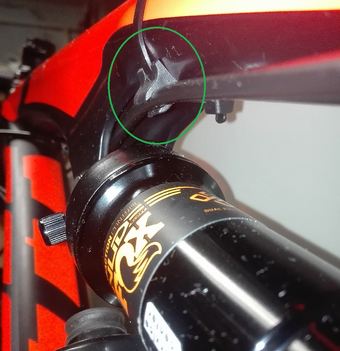

Dále hadice vede skrz držák tlumiče.

Nad tlumičem jsem použil bzzz pásku kolem rámu se speciálním držáčkem na hadice.

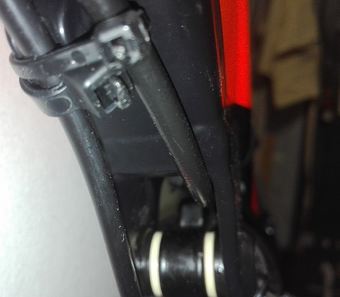

Hadice se dotýká vahadla a na to místo jsem jako ochranu dal gumový kryt. (na fotce je posunutý)

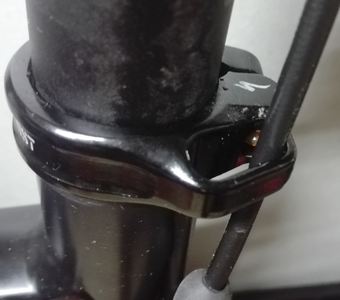

Zámek sedlovky Specialized Command je lepší řešení, nežli ten plastový trychtýřek na bzzz pásku dodávaný s Reverbem.

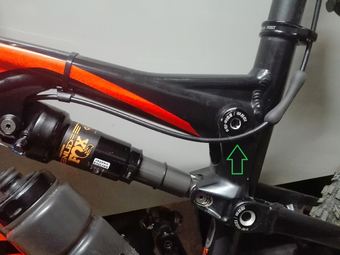

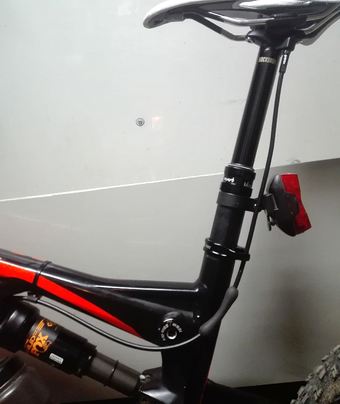

Vysunuto, na šipce je místo dotyku s vahadlem

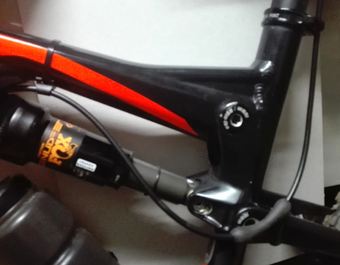

Zasunuto, hadice se tlumiče nedotýká.

Hledal jsem na internetu, jak a kudy lze namontovat teleskopická sedlovka na kolo SCOTT Spark 740, 2016 a moc jsem toho nenašel. Protože jsem nad tím sám nejprve dost přemýšlel, tak se třeba může někomu hodit tento popis, nebo mě může někdo vyvést z omylu a říct, co je na tom špatně.

Vzhledem k tomu, že tento rám nemá přípravu na vnitřní vedení, byla volba toho vnějšího jediná možná, pokud bych nechtěl vrtat do rámu. Zkoušel jsem hadici natáhnout i po spodní rámové trubce, ale musel bych použít kvanta bzzz pásek a vedení kolem středu, který se na fullu pohupuje také nebylo nejideálnější. Rám na fotkách je velikost „M“ , sedlovka RS Reverb je dlouhá 395 mm a zajíždí 125 mm. Na řídítkách mám teď 7 bowdenů a zkrotit ten bordel jde fakt ztuha. Chce si to s vedením a délkou každé hadice fakt pohrát. Nakonec těch sedm kabelů vypadlo docela použitelně a pro jistotu jsem je na pár místech spojil izolačkou a spojkami na bowdeny.

(vloženo 20.2.19)

Komentáře

Pro zobrazení diskuse se prosím přihlaste nebo zaregistrujte.
Morchella
Morchella

22.2.19 11:17

Nikovlas: jsem v pohodě, chápu to. Psal jsem to pro ty „některé“, i když vím, že to od nich nebylo myšleno vážně :-)

Reagovat
Nikovlas
Nikovlas

22.2.19 09:54

Morchella: Nemyslím si, že by ty hadice budily extra emoce a už vůbec, že by to většinu lidí nějak uráželo (i když některé zcela určitě). Spíš je to prostě věc, která se jen tak nevidí. Vedení sedlovky – ok – dobrý, ale málokdo z toho sedne na zadek. Zato 7 hadic na řidítkách – to chci vidět.

Kdybys měl Škodovku se dvěma volanty a chtěl nám ukázat montáž rádia, taky by se téma diskuze asi velice rychle odchýlilo od původního záměru.

Reagovat
Morchella
Morchella

22.2.19 09:33

Tak přidám foto i zepředu, ať si každej může udělat obrázek. Ty hadice evidentně budí emoce, ale upřímně, kdo by si dal pryč něco, co zlepšuje jízdní vlastnosti kola, jen kvůli estetice? Hadice nemají na funkčnost vliv a teleskop i Twinlock jsou docela praktické věci, tak proto je mi líp s tím jak to je, než abych ty věci nemohl používat. Kdo toto fakt vážně řeší, tak má asi jen festku bez brzd a pak na tom jezdí třeba po Brně jen proto, co na to řeknou lidi :-) Takže nepořídit teleskop jen proto, že přibude hadice opravdu není argument. Navíc někdo ty kabely má jen čtyři a přesto to vypadá na kole podivně, když to má blbě udělané. Ohledně estetiky jsem řešil jen to, že jsem vyhodil odpudivý oranžový bowden k tlumiči, který tam byl při prodeji.

A tradičně na závěr už celé: „Dámy a pánové, nechci se vás dotknout, ale kdo z vás to má?“ :-)

Reagovat
MartyM
MartyM

22.2.19 06:08

masakr

Reagovat
antt
antt

21.2.19 21:58

AV: přesněě, stačil by jen naaranžovat bovden, prostě ho tam někde zapíchnout a pak zas někde zapíchnout. Já si tak v minulém tisíciletí vytůnil BMX, které mělo torpédo. Bovden od upadlé přední brzdy jsem schoval pod molitan chrániče co byl na horní rámové trubce a Wow efekt byl explozivní! :D

Reagovat
Nikovlas
Nikovlas

21.2.19 14:07

Musíš zepředu ;-)

Reagovat
Morchella
Morchella

21.2.19 13:50

Vidím, že ty hadice vám nedají spát, tak sem dám fotku, jak to vypadá v celku.

Reagovat
André Vebr
André Vebr

21.2.19 13:25

Já bych dal vlevo ještě jednu hadici, ať je to opticky vyvážený

Reagovat
Nikovlas
Nikovlas

21.2.19 09:27

Morchella: Dámy a pánové, nechci se vás dotknout… :-)

Reagovat
tykym
tykym

21.2.19 09:15

Chudák full, hlavně nezapomínej odemykat tlumiče až vlítneš do terénu ;-)

Reagovat
Atilla
Atilla

20.2.19 20:22

Morchella: Ta hadice ti přeřízne dřív vahadlo, než se prodře:)

Reagovat
Morchella
Morchella

20.2.19 20:21

I když jsem toto album chtěl původně pojmenovat „BORDEL NA ŘÍDÍTKÁCH“, tak hlavně je to o montáži teleskopu. A těch 7 bowdenů raději prosím nekomentujte. Ostatně: kdo z vás to má?

Reagovat
Morchella
Morchella

20.2.19 20:16

PENE: mě je jedno, jestli bude odřené vahadlo. Ten gumový kryt chrání řed prodřením hadičku .

enjoy79: tak já dám pryč brzdy a hned tam bude volno :-) Myslím to tak, že buď vítězí estetika, nebo funkčnost a čeho se tedy mám vzdát?

Reagovat
enjoy79
enjoy79

20.2.19 19:26

sory, ale tohle ne. Asi z toho máš dobrý pocit, ale já bych to sem raději nedával..

Reagovat
PENE
PENE

20.2.19 18:21

Neni jedno, jestli to vahadlo bude odirat gumovy kryt a nebo plastova hadice? Dal bych spis na vahadlo nejakou nalepku. Ta hromada bowdenu je dobra a to jsem si myslel, ze s 5 bowdeny uz toho mam na riditkach dost :).

Reagovat
Mildee
Mildee

20.2.19 17:08

Toto bych chtěl vidět naživo :-D

Reagovat
Goob
Goob

20.2.19 15:48

Solidní strojovna B). Tady je vidět, že bezdrátové ovládání má svou budoucnost.

Reagovat
Atilla
Atilla

20.2.19 14:51

Vyhodil bych aspoň ty ukazatele řazení. Jen sehnat krytky pokud je k řazení nemáš.

Reagovat
Marek.Kv

20.2.19 14:18

Obsah tohoto příspěvku je blokován.
Reagovat
vpa007
vpa007

20.2.19 13:48

Jako dobrá práce… ale je to teda peklo…

Reagovat
TicTac135
TicTac135

20.2.19 13:34

Morchella: neodloupne se, opravdu, dával jsem ho tři kola dozadu a stále drží – kolo mám na očích, kolega na něm jezdí a rozhodně ho nešetří, postupně odrovnal téměř všechny součásti, ale nalepovací úchytka mezi nimi nebyla:-) Stačí to jen před nalepením očistit a je to navždy.

Reagovat
Morchella
Morchella

20.2.19 13:29

wilda81: Foxe jsem použít mohl, ale rozhodovalo hlavně to, že Reverba mohu snadno uchytit do montážního stojanu za pevnou část sedlovky, plus servisovatelnst a navíc se mi líbí to hydraulické ovládání.

Reagovat
wilda81
wilda81

20.2.19 13:04

FOX Transfer jsi použít nemohl? Tam by ti odpadlo to posouvání hadice po rámu/tlumiči při zasunutí sedlovky.

Reagovat
theedge
theedge

20.2.19 12:51

Ty se těch bowdenů na těch řidítkách teda nebojíš :-D

Reagovat
Morchella
Morchella

20.2.19 12:05

TicTac135: na ten samolepící jsem koukal a nějak se mi nechtělo řešit problémy s odlupováním. Páska je jistota, jen to vypadá hůř, ale „to nejezdí“, stejně jako bordel na řídítkách. Estetika na kole mě do jisté míry přestala před lety zajímat a hlavně chci aby bylo vše funkční a na 100% oservisované a seřízené. Třeba jakýkoliv zvuk, který vychází z kola za jízdy, mě dohání k šílenství :-)

Reagovat
TicTac135
TicTac135

20.2.19 11:54

Na přeplněná řidítka už je komentář níže, ale čekat až doslouží řazení je na dlouho a koukat na teb bordel na řidítkách budeš pořád. Koupit iSpec XT a prodat objímkové XT řazení je přes net operace na 20 minut a jejich výměna na dalších 40 minut – vlastní (pozitivní) zkušenost.

Teď už jen konstruktivně k vedení: Dal bych určitě místo „bzzz pásky se speciálním držáčkem na hadice“ rovnou „držák hadice“ bez „bzzz pásky“. Mám drobrou zkušenost s títmo: https://www.kupkolo.cz/…lepka_z4343/

Reagovat
Mereck
Mereck

20.2.19 11:50

Docela sis s tím vyhrál. Za mě dobrý!

Ten twinlock vlevo na první fotce, to je teda strojovna :-))) Už ty kola začínají vypadat jako kdyby je navrhoval se-se :-)

Reagovat
Morchella
Morchella

20.2.19 11:41

p@X: naštěstí mám dílnu a baví mě to. Horší je, když se něco podělá po cestě, ale to riziko za to stojí.

kOmE: dobrej nápad, ale obávám se, že nyní je na to hadice již moc krátká :-(

Reagovat
kOmE
kOmE

20.2.19 11:35

já bych tu hadici reverba obtočil kolem sedlovky, nebude ti to par odírat rám. Odzkoušeno kdysi na vlastním kole.

Reagovat
Smazaný účet
Smazaný účet

20.2.19 11:35

Aneb, jak se z kola postupně stává stroj plný kurvítek, vyžadujících neustálou údržbu. A to ještě nemá motor.

Reagovat
Hnoj
Hnoj

20.2.19 11:30

SCOOT je asi nějakej novej brand :-D

Reagovat
Morchella
Morchella

20.2.19 11:27

novas752: O bužírkách jsem zde četl a měl v plánu použít. Z praktických důvodů je lépe bez nich.

maajkee: sjednotím to, až něco doslouží. Kvůli estetice se mi to řešit nechce a ovládat lze takto vše dobře, jen je trochu problém s rozsahem pootočení řazení vůči brzdě, ale naštěstí mám prsty akorát.

Reagovat
andrewn
andrewn

20.2.19 11:24

Kurde hadic jak v aute :)

Reagovat
novas752
novas752

20.2.19 11:23

7 vedení, to je fakt peklo. :) Použil bych na to smršťovací bužírky jako zde, akorát s tim bude strašnýhho ******.

Reagovat
maajkee
maajkee

20.2.19 11:20

Začal bych sjednocením objímky brzdy a řazení. Stačí tohle řazení prodat a koupit to samé na ispec B, hned to bude trochu hezčí, tři objímky velde sebe už je celkem moc :)
