Přísahám, poslední
Přidat foto

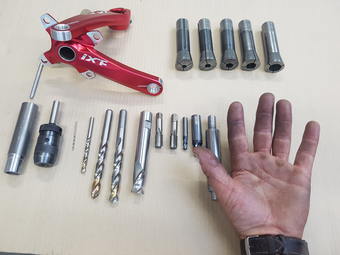

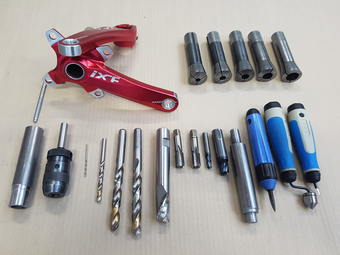

Sada

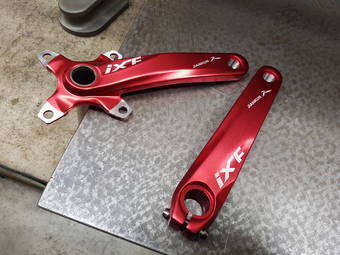

Origoš

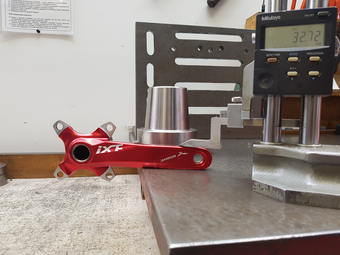

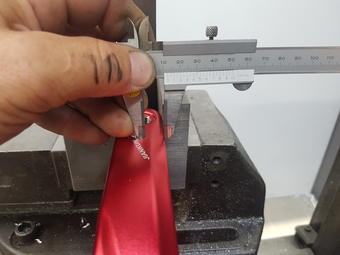

Měření a orýsování středu

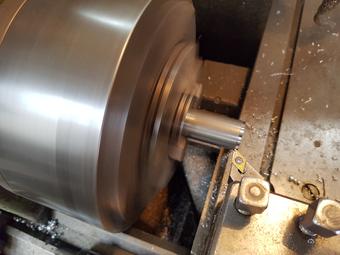

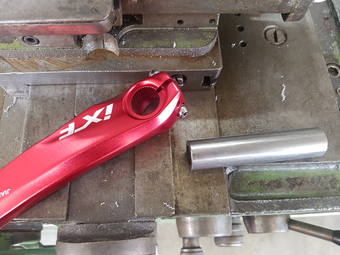

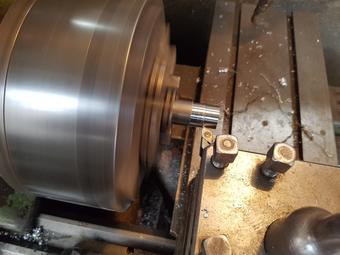

Výroba přípravku pro levou kliku

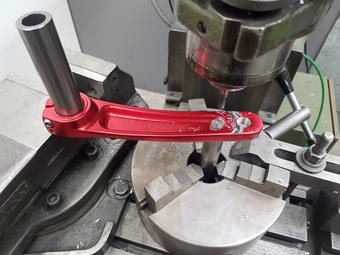

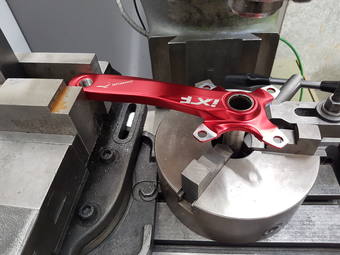

Komplikovanější upnutí

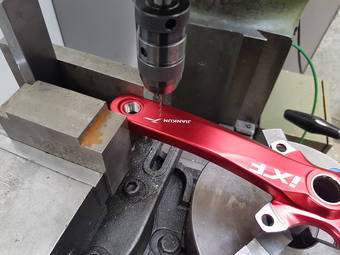

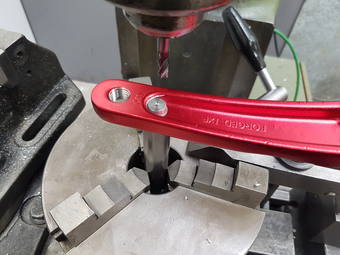

Navrtání středu

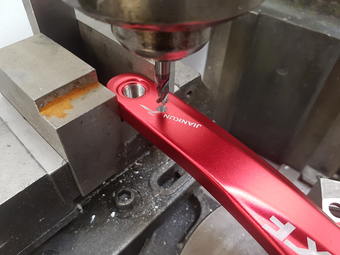

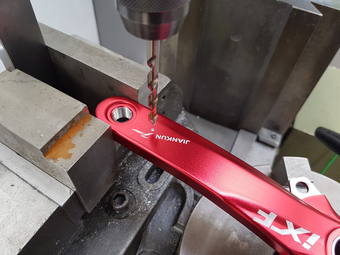

Díra 6 mm

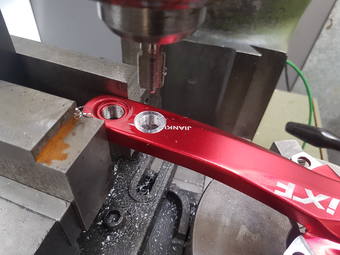

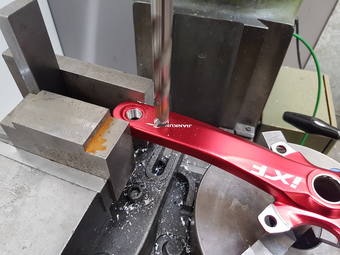

Frézovaná díra 7 pro přesné změření středu

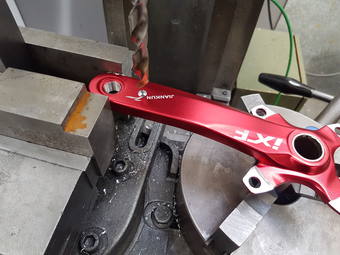

Díra 12

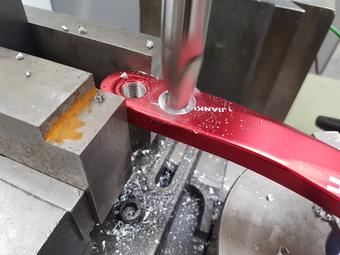

Díra 13

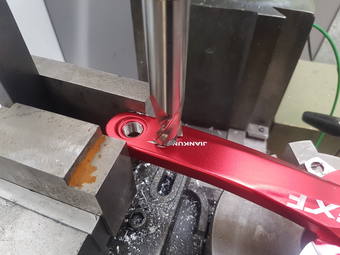

Zarovnání dosedací plochy pedálu

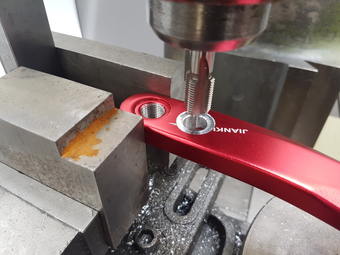

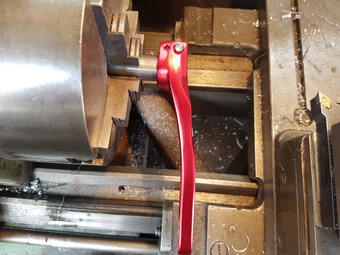

Pravý závit - hlavně nepoplést

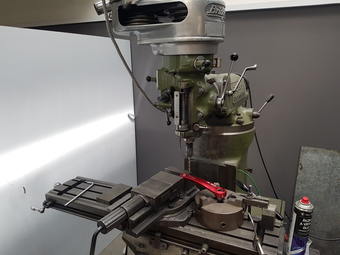

Pohled na úžasnou stařenku

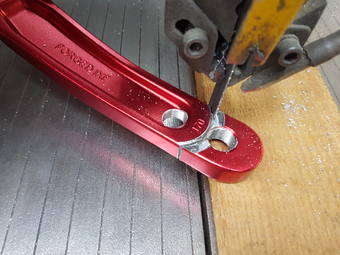

Naznačení rádiusu konce kliky

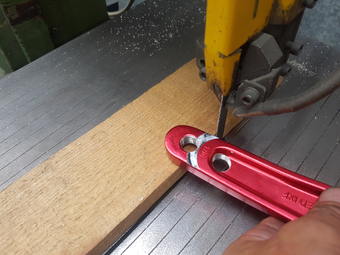

Odříznutí masa

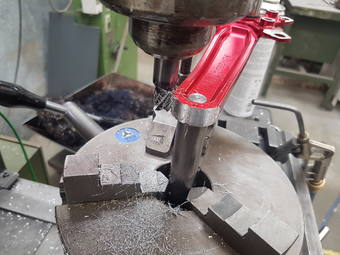

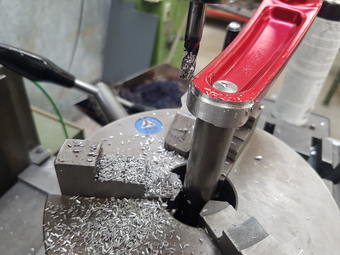

Hrubování konce
Šlichtování konce

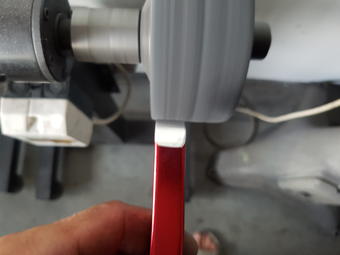

Obroušení rádiusů

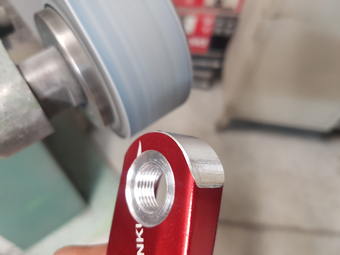

Jemné vybroušení na diamantovém gumáku
Hliník špiní
Zkracování klik na zakázku. Práci trošku komplikovala integrovaná osa a červený elox, ale nakonec se celkem povedlo.
A přísahám, že sem už další zkracování dávat nebudu, protože je to pořád to samé a zbytečně to zabírá místo…
(vloženo 29.6.17)
Komentáře
22.7.17 17:39
Pěkná práce a pěkná dokumentace. Radost pohledět.
já se svou manuální retardací bych přišel o obě kiky a čtyři prsty (v tom lepšim případě) – hezký to fotodokument
Kutile, princip jsi pochopil, jen nepovoluji sklíčidlo, otáčím to na díře pro pedál a ano, kliku držím v ruce. Beru to po 2,5 mm a pak šlicht na plnou výšku profilu, špony po 0,1mm.
Jinak, jedna má klika už mi z ruky vyklouzla. Mně se nic nestalo, ale kliku to trošku pocuchalo a uletěla fréza samozřemě. Držel jsem to tehdy dost laxně. Teď už to držím pořádně, někdy i oběma rukama…
Ani si nechci představovat tu soulož, upínat tam otočný stůl a na něj nějak tu kliku. A na cnc se nedostanu, tam jsou kluci zasekaní na 2 směny, takže stará dobrá ruční práce vítězí.
Tak vše chápu :-) …do fotky s popiskem "naznačení rádiusu…"Pak to chytneš rukou za udělanou středovou osu malinko povolíš sklíčidlo a rukou silou to tlačíš proti té roztočené fréze?? Uděláš si šlic , odřežeš šukačkou a pak tu finální úpravu zase tlačit rukou proti fréze???
Nee, že ne??? Pokud ano tak klobouk dolů. Vysvětlovalo by to tu jizvu :-(
Pěkná práce a dost dobrý stroj :-)
Když sou cajky, tak se to dělá. :)
moc dobrý,sám bych na tom strávil celý dopoledne,nějak jsem zapomněl jak se na těchto mašinách dělá:(
Za mně se to určitě neomrzí, luxus prácička, dávej prosím dál.
Ale já nejsem obráběč :-)!!!!! Ta jizva uprostřed je z dětství, kdy jsem na schodech spadl ná láhev od mléka se kterou jsem si hrál. Ale máš pravdu, ta viditelná na palci je od ojehlování zápichů v ojnicích, upraveným ojehlovacím háčkem. Jsou tam ještě 3 další, ne tak viditelné.....
Tohle je pecka, měl bys přísahat, že sem tyhle fotopříběhy budeš dávat dál, je to radost pohledět!
Ten nadpis je zavádějící – já se lekl že už tě kliky přestalo bavit zkracovat:) a ty to sem jen nebudeš dávat. Tak to jsem za zdejší stavitele rád, i když třeba já už žádné kliky doufám zkracovat nebudu.
Tak s vybavením jde všechno líp. Já to dělal na 60 let staré stojanovce, klika neměla jedinou plošku a dalo mi to docela zabrat. No měl jsem to poslat k tobě.
Ku.va ty si šikovný,to je dobré vědět o někom takovém v okolí.
nádherná práce, nádherný popis, nádherné fotky.. tohle neumím, nikdy umět nebudu a budu to vždy obdivovat, když to někdo takhle pěkně a čistě umí. Velký palec nahoru :-)
Jak dlouho to trvalo? Protože nevím, kde mají kluci obráběči různé věci, tak jsem chvilinkama hledal nějaké drobnosti, tak s kávou a hledáním něčeho na přípraveček tak hoďku a 3/4. A ještě mě zpomaluje to focení. Kdybych měl vše po ruce, tak hoďku úplně v klidu. Člověk to nemůže valit, protože je tam ten červený elox a na něm by šel každý škrábanec vidět.
Materiál klik je myslím celkem v pohodě. Není to úplně zvonivý dural, ale zase to není blato, tak jak jsem minulý týden dělal jakési staré Suntoury. Zpracování je celkem v poho. Výkovky jsou teda různě nesymetrické, ale to okem až tak moc vidět nejde, to vyleze při obrábění. Na kolo nižší třídy v klidu.
Q faktor jsem se zadavatelem konzultoval, to je čistě jeho záležitost. A dutou osu modifikovat je o hubu, už jsem pár prasklých modifikací viděl. Já z tohoto důvodu dávám na dětská kola kliky na čtyřhran, tam si člověk trochu pomůže. A malá má teď na dvacítce Q145 a na dalších klikách co má nachystané je to 150. Nicméně první dvacku taky měla s dospěláckým Q a šlo to. Ale při jízdě to s krátkýma nohama nevypadá pěkně.
Tohle se neomrzí, klidně bych dával i další projekty :)
Lepší jak koukat na odřeninky
Na richig! Tschechische goldene Hände!
.. ach jo, proč mi ty děcka rostou tak pomalu! Už abych moh skládat další kolo ;-)
Ja myslim, ze to sem klidne porad davej. Tohle se, alespon pro me, neomrzi.
Pěkná práce!
Díky moc. Seš fakt blázen, tak si to nezapomeň pořádně ohodnotit !! Doufám že řetězová linka a q-faktor půjdou. Když bude zle tak dám převodník trochu blíže ke kolu.
Teď čekám na RB rám (černá lesklá + červené RB) a pak jen kompletace. Doufám že to bude pěkné.
Prcek neustále vyhlíží PPL kdy přivezou rám :)
Viem, že s dobrým a príslušným náradím sa dá urobiť veľa veci, ale dobré náradie potrebuje aj skvelého majstra. A toto náradie ho evidentne má! Dávaj si pozor na svoje zlaté ručičky, lebo už majú nejeden šrám, tak nech Ti ešte dlho slúžia, aby mohli robiť radosť mnohým ľuďom.
Zajimalo by me, jestli deti nemaji problem s velkym Qfaktorem Shimano HT2 klik – 176mm. Potom co jsem ted objel hodne km na silnici na Rotorech a biku na Sram klikach s mensim se mi na Shimano slapalo dost blbe a zacalo me bolet koleno.
Mensi deti musi mit nohy docela od sebe, tohle uslapat. Nemelo by cenu i zkratit osu, nebo zvolit jine kliky?
