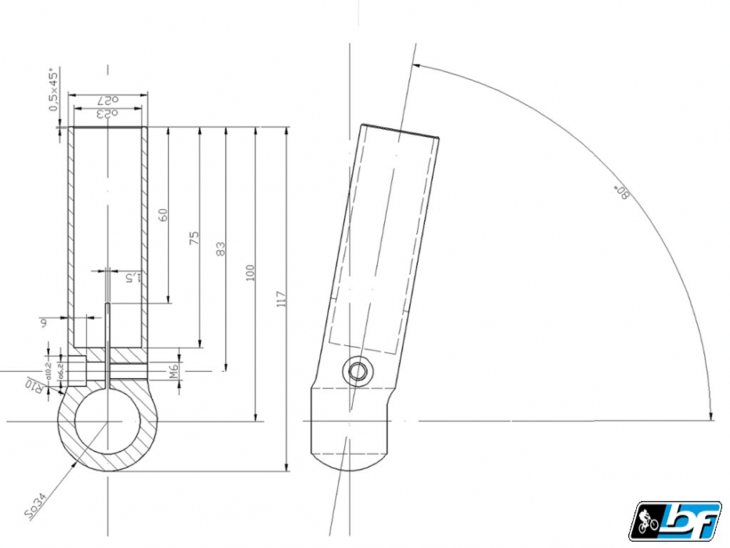

Rohy (vykres)
Přidat foto
No kdyby jste nekdo nasel vetsi nedostatek v kotovani nebo ve vykresu, napiste :-)
(vloženo 6.4.08)
Komentáře
Při kotovaní průměru v CADu v připadě, že nekotuješ přímo kružnici, zkus zadat do příkazového řádku „t“ (před tím než ji entrem odpou hlasíš) a do následujicího řadku zadej kód: „%%c“ a bude Ti to psát „Ø“ i se skutečnou hodnotou.
Mas tu silene mnozsti prizpevku, a nestihl jsem to precist, ale vidim spatne umisteni hodnoty kot (pod carou, ze spatne strany a pod.) a nepsane pravidlo, kdy se kota mene nez 10mm pisa vedle… ale listovat v tabulkach se mi fakt nechtelo.
chvilku sem se v práci nudil – CAD dle tvého výkresu mat. titan 114g jeden roh takže 228g oba síla :-)
Jo a jeste chybi sirka te casti co ma prijit na riditka a taky oznaceni rezu. A ted uz toho necham :D
Pisu jako prase, ach jo :-( Jeste me napdalo, if mas k tomu Cadu strojarskou nastvabu MechSoft, to zahloubni jde vlozit z knihovny.
Chybi kota prumeru na riditka, a hlavne by to chtelo detail okonceni te drazky, aby tam byl opravdu vyrobili radius a ne nejaky vrub od flexy :D Jinak kdybys udelal 3D model, budes znat vahu hned… A ty diry pro srouby – nejsnaz najdes v tabulkach
no je to oznaceni titanu ale to je jakesi interni oznaceni sem se dovedel. :-) jinak vaha ja nevim – este to neni zcela final, upravy si to vyzada :-))
No usporadani kot teda nic moc (hlavne jak „padaj“ dolu). A Titan rady 6000 je co? Nemyslis Al slitinu?
doporučuju sehnat originál Ti rohy vyjdou tě ve finále mnohem levněji, Moje AL mají stěnu 0,7mm !!! ten tvuj ingot bude mít strašnou váhu
Ja jsem jenom hloupej hroch, ale jakej ma smysl delat to z Ti s 2 mm stenou? To nemaj snad ani hlinikovy riditka od favorita. Co nejaky zeslabovani?
kota vnitrni prumer (na riditka) 22,2 ......dira pro zavit *0,8 (pro vetsi prumery uz z tabulek) 6*0,8=4,8mm
no ja mam doma 50cm titanovy tyce a co sni? :-D no takze cena jen za praci, popripade dalsi titan dokoupim :-) jo a k tomu rezani – no oni si s tou skvirkou jiste poradej :-D
no ja mam doma 50cm titanovy tyce a co sni? :-D no takze cena jen za praci, popripade dalsi titan dokoupim :-)
Jinak ten vykres je v CADu, ale jak se koukam nejak se mi ty kruznicky pomrsily ale to je tim jpegem.
Sinty: jo jak si to myslel s tema tabulkovejma hodnotama pro drik a hlavu, pro to je nejakej rozmer? no asi jo a popripade kolik je? A nevitenekdo, kolik se vrta dira pro 6ku zavit, dik.
no tak snad to podle toho nejak udelaji. jinak cenu bych zitra upresnil, ta se taky bude odvijet od poctu kusu a technologie vyroby.
Teď se znovu dívám na výkres, nějak mi nesedí hodnoty průměrů s tab. díra pro hlavu šroubu a dřík, ale je to jen detail.
